Descrizione

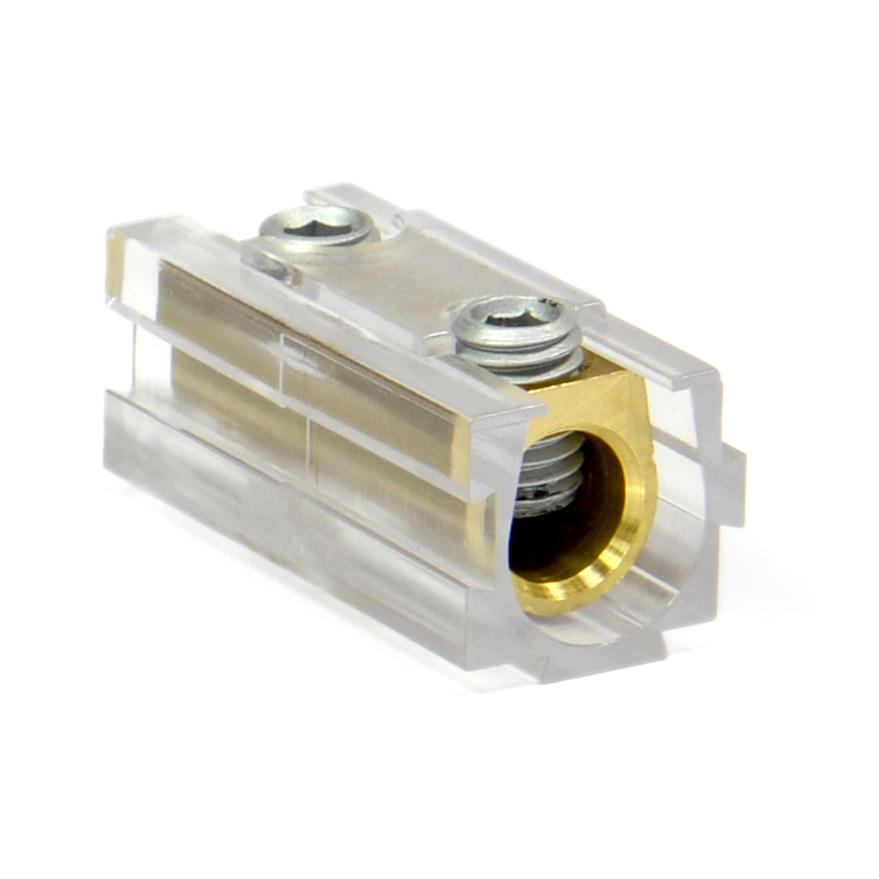

La gamma è composta da tre modelli unipolari MC06, MC16, MC35 che consentono l’inserimento di cavi con sezioni massime pari rispettivamente a 6 mmq, 16 mmq, 35 mmq.
I modelli di pari sezione possono essere assemblati in diverse configurazioni, da due a cinque poli.

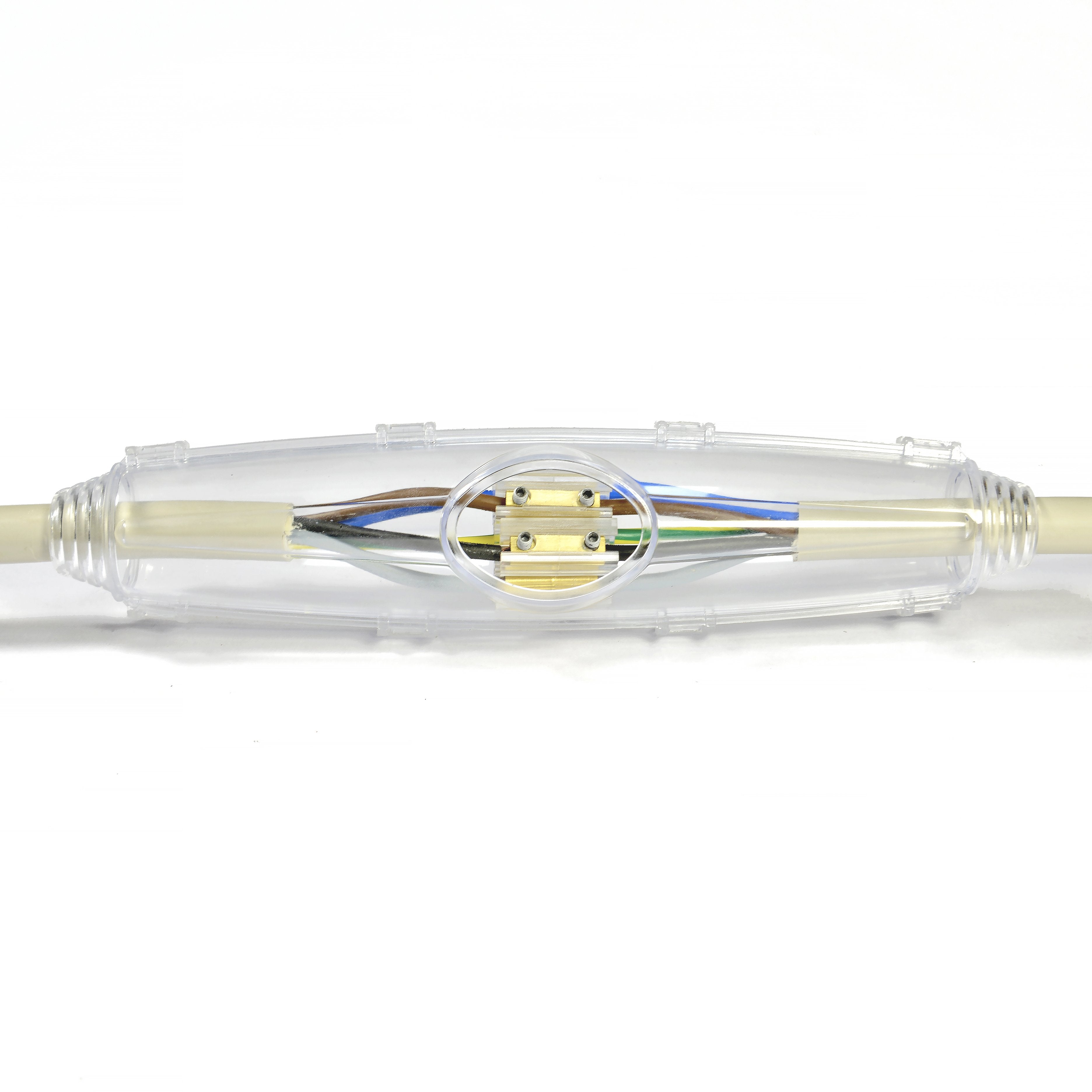

In quella a tre e cinque si ottiene una struttura piramidale che ottimizza gli ingombri specie in applicazioni di giunti in resina o in gel.
È inoltre possibile comporre modelli con differenti sezioni.
MATERIALI
- Policarbonato autoestinguente trasparente V0 - corpo isolante
- Ottone CW 614 N - corpo conduttore
- Acciaio zincato - grani
CARATTERISTICHE TECNICHE
- Temperatura di esercizio da -20 °C a +90 °C;
- Tensione di isolamento nominale: 500 V;
- Corrente nominale: 24 A (codice MC06), 41A (codice MC16), 76 A (codice MC35);
- Coppia di serraggio grani: 0,6 Nm (codice MC06), 1,8 Nm (codice MC16), 10 Nm (codice MC35);
- Grado di infiammabilità secondo UL94-V0;
- Resistenza alla fiamma e all’accensione secondo IEC 695-2-1;
- Conformità alla prova del filo incandescente 850 °C (EN 60695-2-11).
VANTAGGI
- Componibilità da due a cinque poli;
- Cablaggio rapido e facile;
- Grado di isolamento doppio per le connessioni nei giunti;
- Manutenzione rapida;
- Riaccessibilità e riutilizzabilità della connessione (richiesta particolarmente nei giunti);
- Grado di protezione elevato;
- Versatilità di utilizzo;
- Ingombro ridotto con la struttura piramidale a tre e cinque poli.
CERTIFICAZIONI E NORME
- IEC/EN 60695-2-11
- EN 60998-1:2004
- EN 60998-2-1:2004
- Rohs 2011/65/CE
