Descrizione

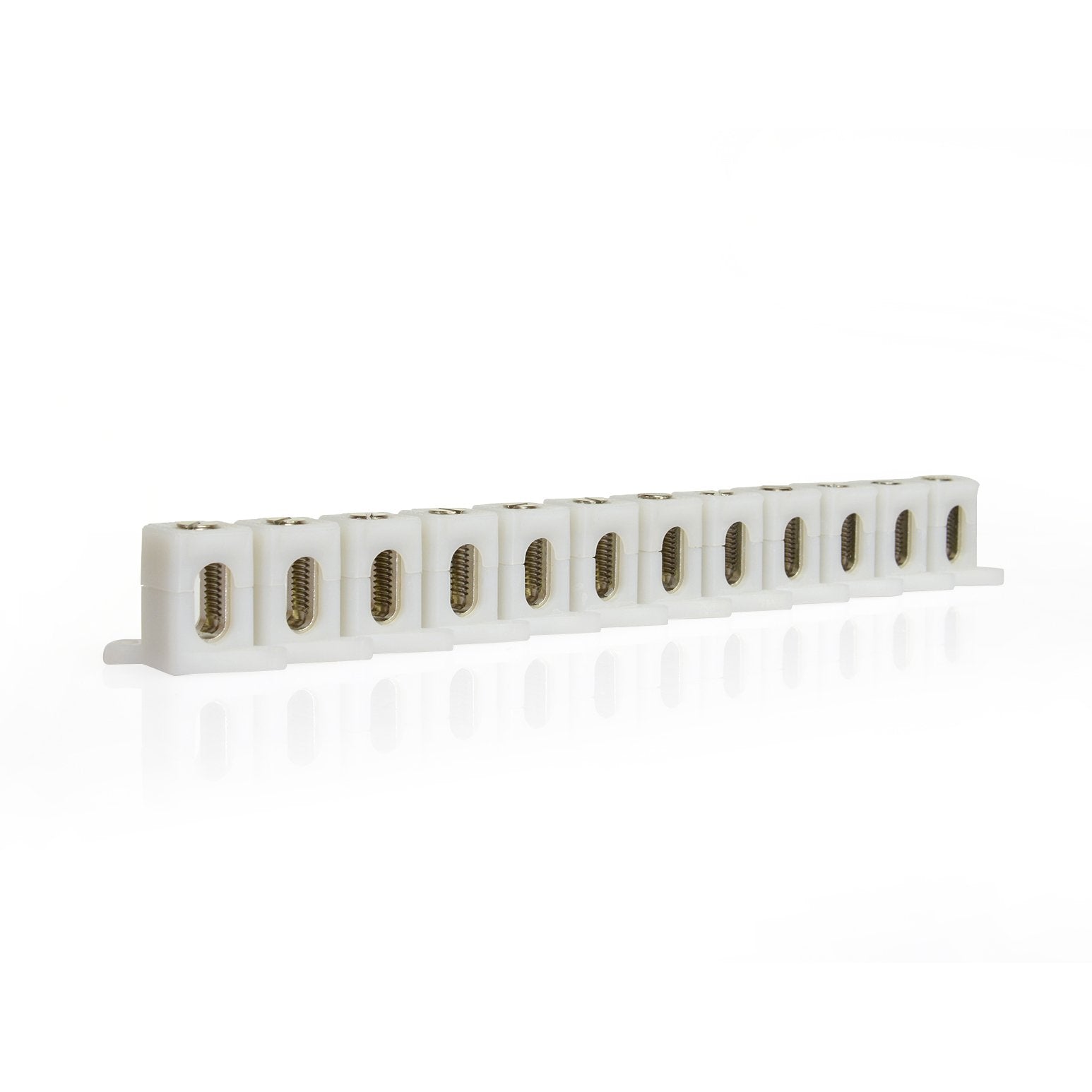

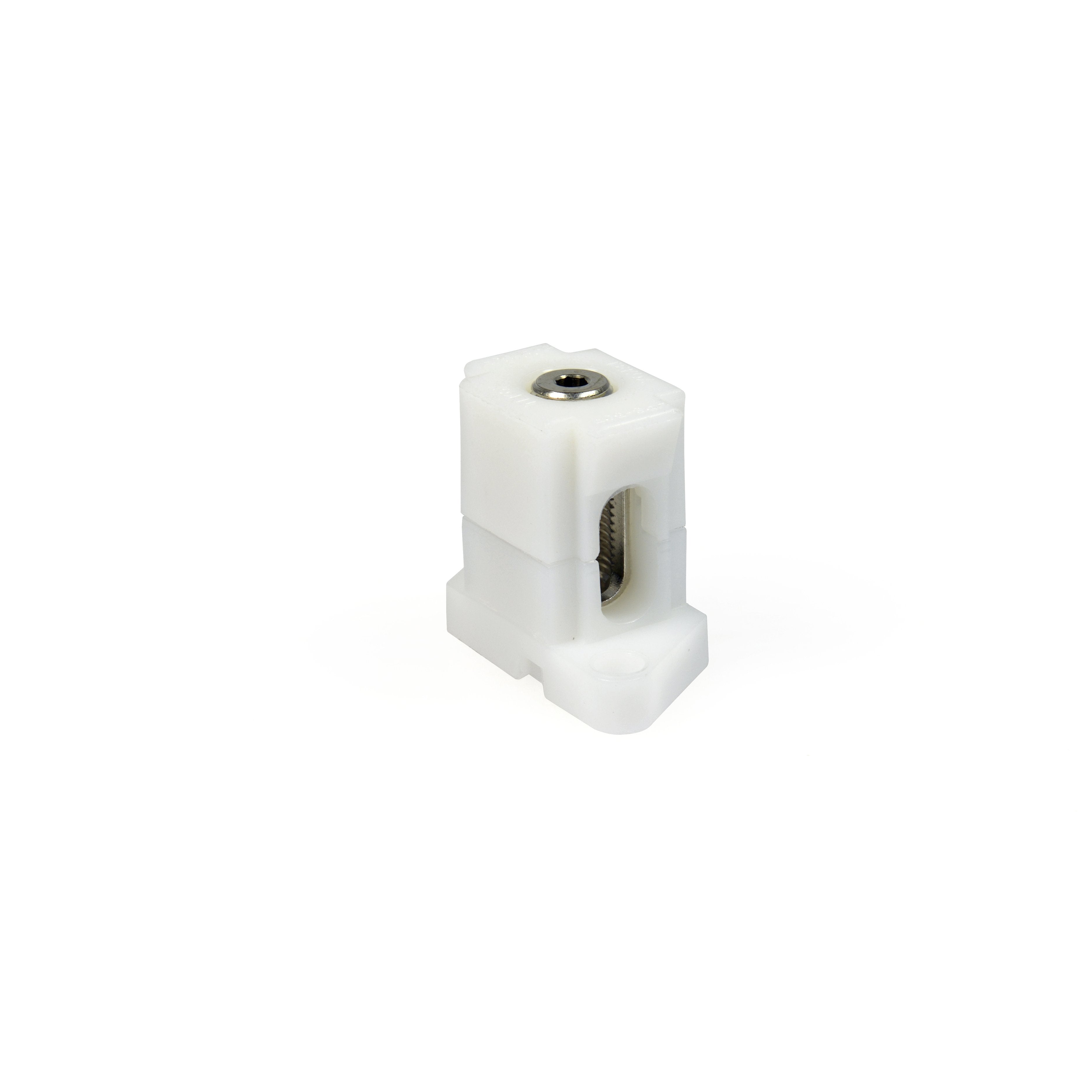

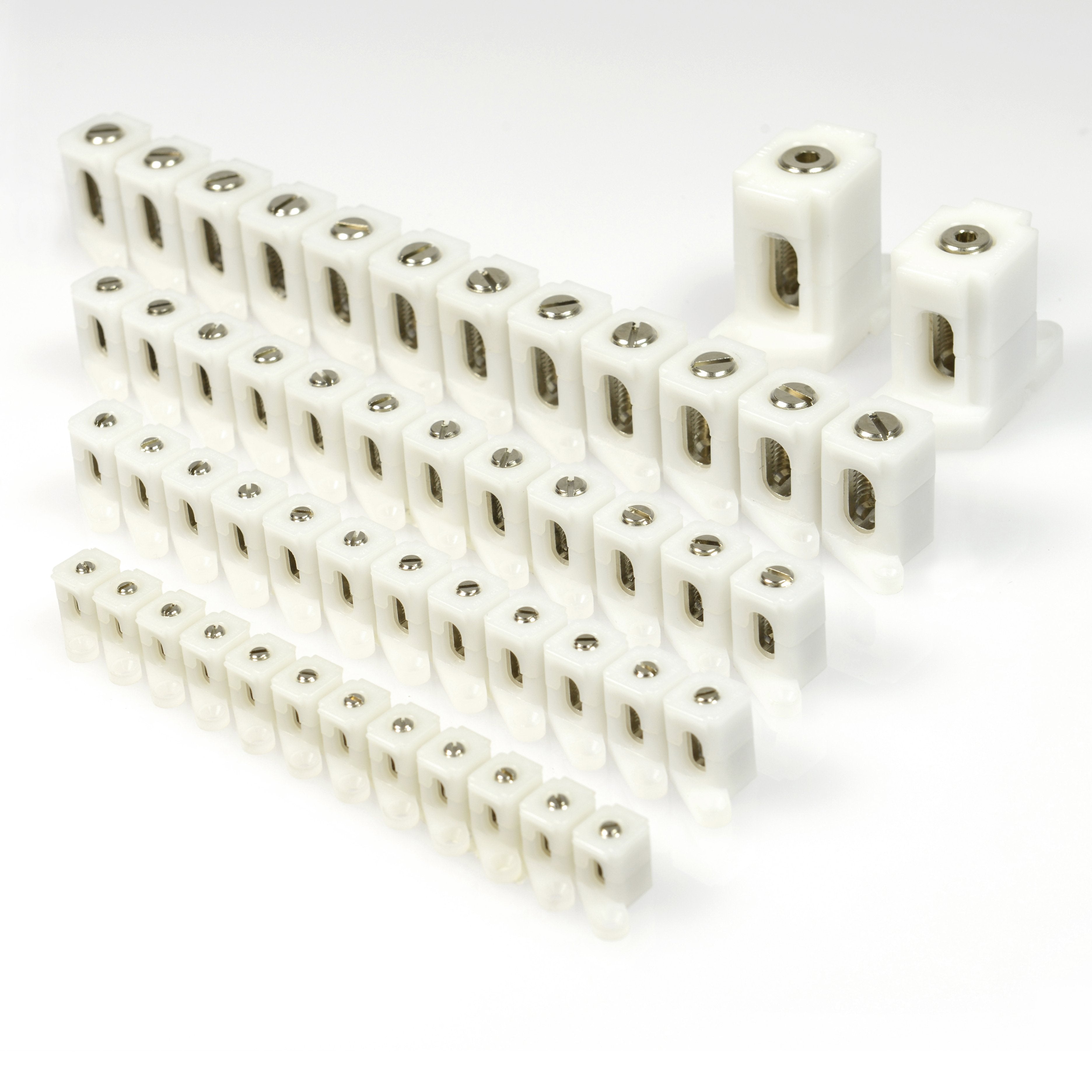

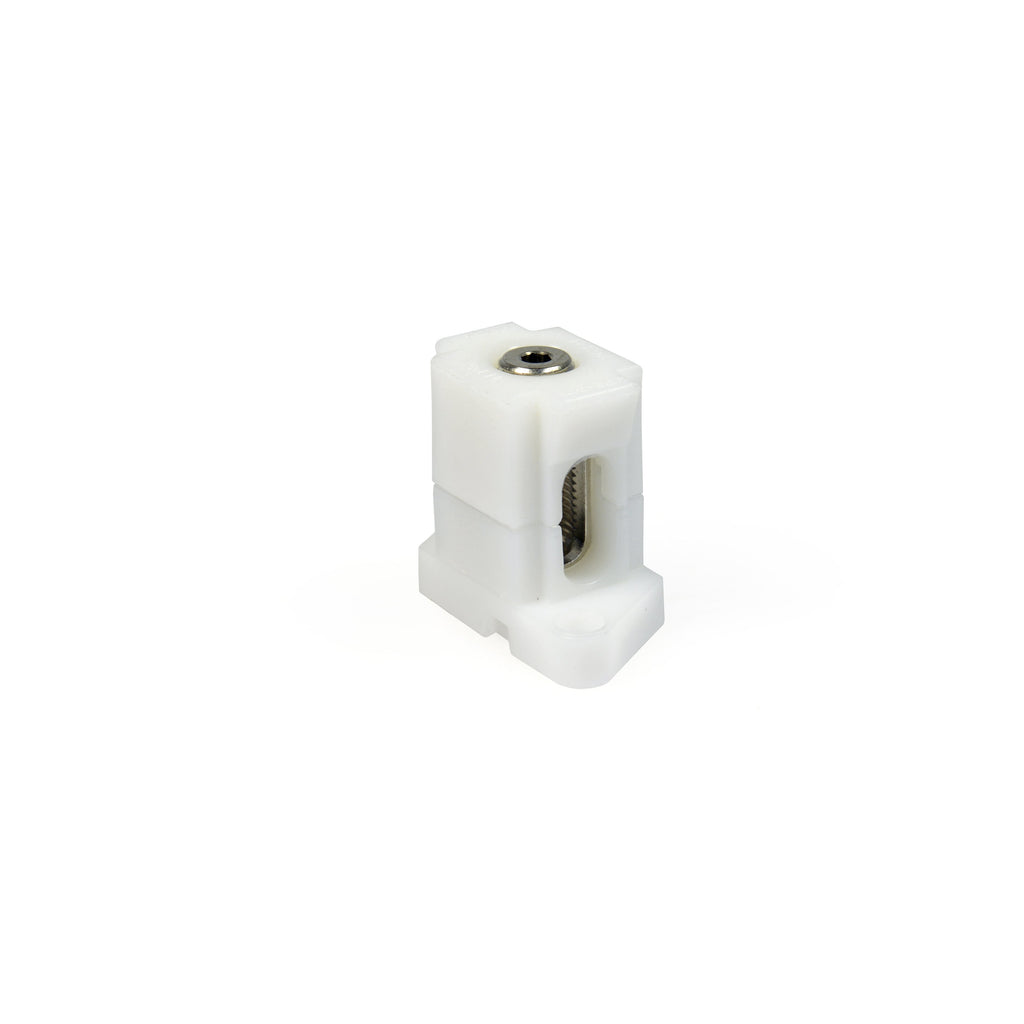

La gamma è composta in totale da 6 modelli unipolari: 4 a stecca da 12 poli con sezioni nominali da 6 mmq a 35 mmq, e 2 a singolo polo, con sezione nominale da 50 mmq a 70 mmq.
MATERIALI
- PA66 autoestinguente - corpo isolante
- Ottone nichelato - corpo conduttore
- Ottone nichelato - viti
CARATTERISTICHE TECNICHE
- Temperatura di esercizio: 110 °C;
- Grado di infiammabilità secondo UL94-V2;
- Resistenza alla fiamma e all’accensione secondo IEC 695-2-1;
- 960 °C alla prova del filo incandescente (EN 60695-2-11);
- Serraggio a vite con coppia di serraggio da 1,2 Nm a 5,5 Nm.
CERTIFICAZIONI E NORME
- EN 60998-1:2004 per i modelli fino a 35 mm2
- EN 60947-1 2007 per modelli 50 mm2 e 70 mm2
VANTAGGI
- Resistenza al calore elevata;
- Resistenza meccanica elevata;
- Resistenza ottima agli urti e alle vibrazioni anche a basse temperature;
- Rigidità dielettrica elevata;
- Operazione di serraggio sicura e veloce grazie alle viti integrate nei tappi;
- Versatilità di applicazione con possibilità di tagliare ciascun polo a seconda della necessità di utilizzo;
- Fissaggio rapido e sicuro a vite con predisposizione su ciascun polo dei due fori.
|

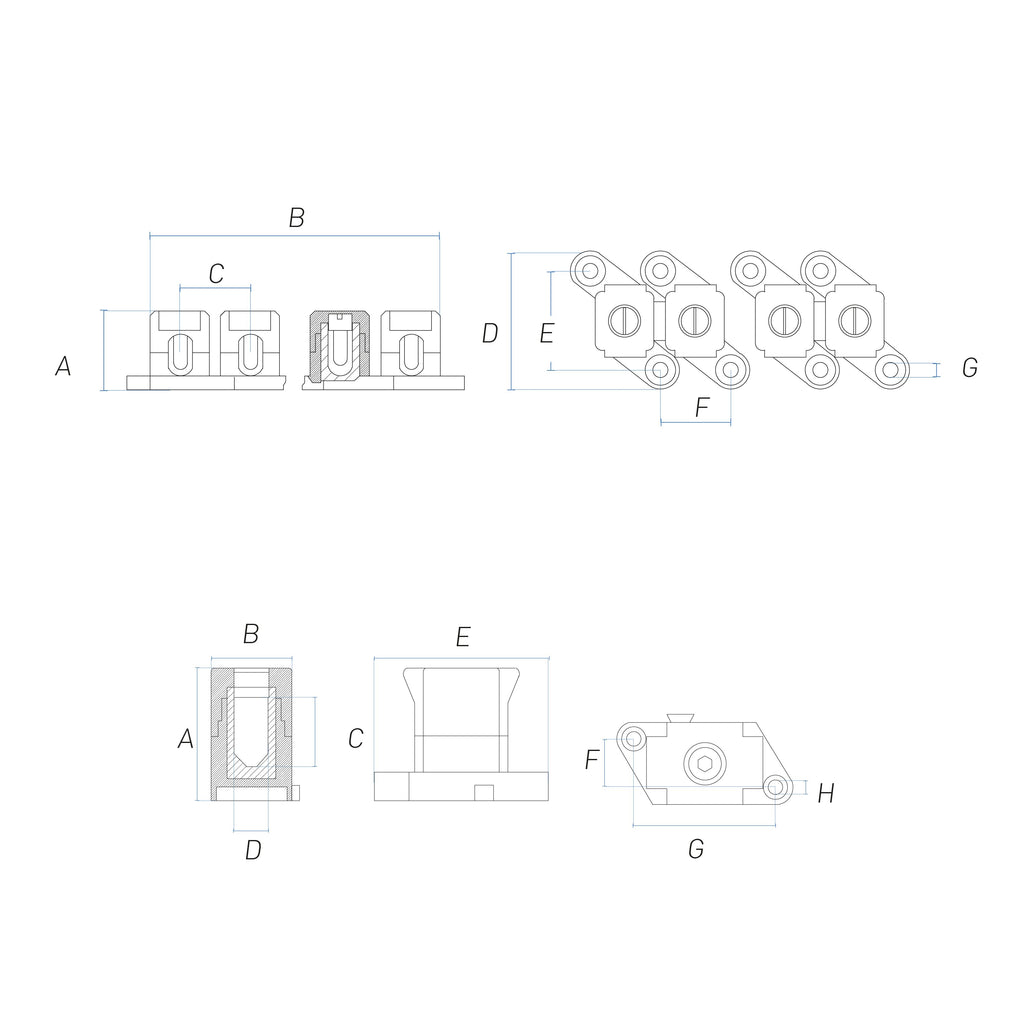

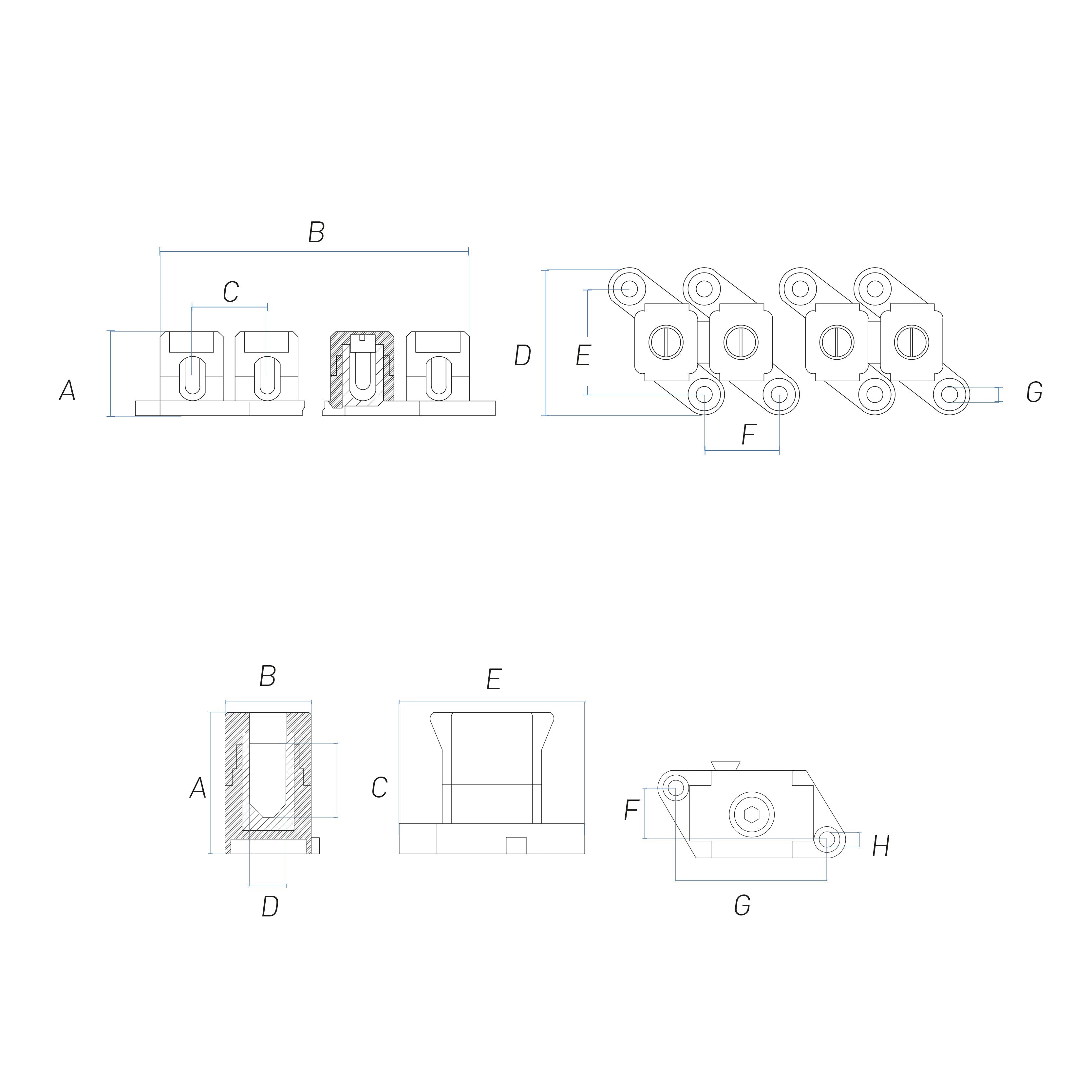

Sezione |
A |
B |
|
|
|
|
|
|
|
6 |
16,75 |
177,8 |
15 |
29 |
21 |
15 |
3,2 |
|
|
10 |
22,75 |
213,7 |
18 |
31 |
23 |
18 |
3,2 |
|
|
16 |
26,25 |
249 |
21 |
32 |
24 |
21 |
3,2 |
|
|
35 |
34 |
297 |
25 |
36 |
28 |
25 |
3,2 |
|
|
50 |
47,5 |
29,5 |
22,5 |
9,5 |
62,6 |
17,5 |
50,6 |
5,2 |
|
70 |
52,75 |
31 |
25,85 |
11 |
63,6 |
19 |
51,6 |
5,2 |
